GD880变频器赋能鞍钢PQF连轧机升级，实现高效生产

PQF连轧机（Premium Quality Finishing）也就是高质量成品管无缝钢管连轧机，是目前全球最先进的限动芯棒连轧管机组，其使用三辊式机架，克服了传统两辊式机架的缺点，孔型封闭更好，代表着当今热轧管生产的最高水平。

1

客户需求

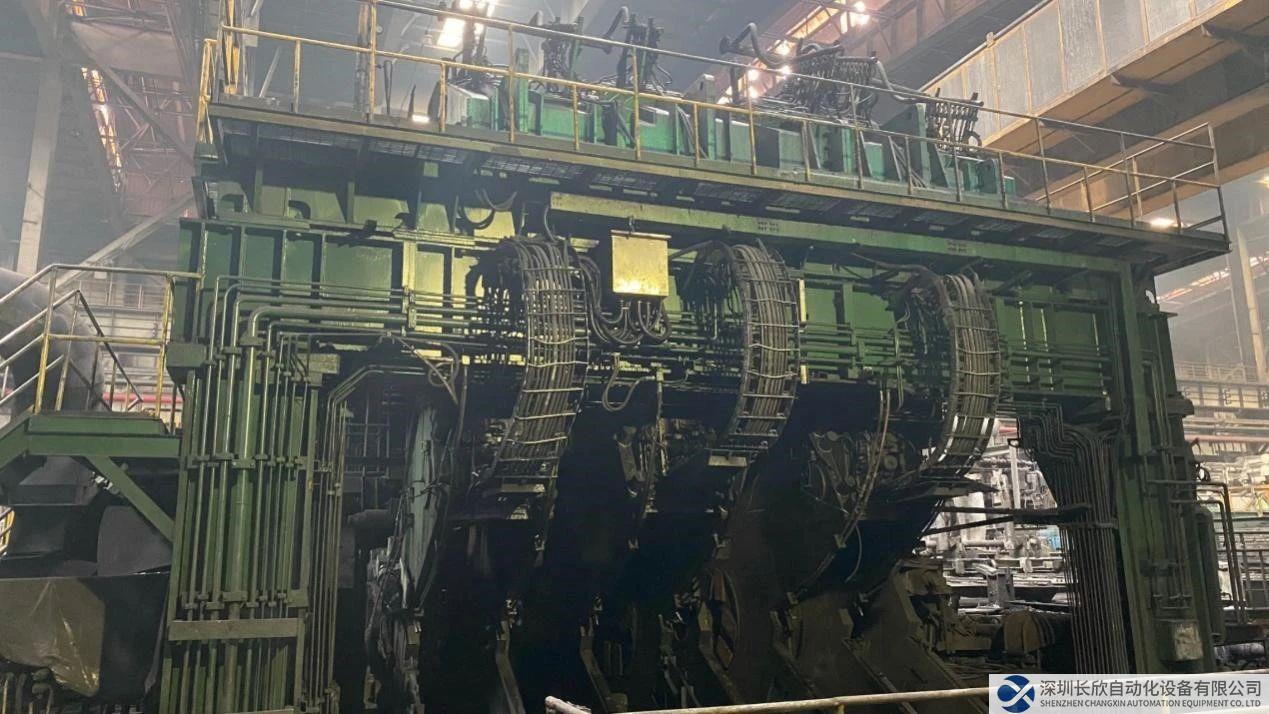

鞍钢无缝厂φ177PQF连轧机为于2007年投产，具有20万吨年产能，产品规格为φ73-180mm*5-16mm。

该机组原先传动采用国际某品牌回馈整流及大功率逆变器。轧机组共五组传动，包含15个轧机、4个限动电机、4个脱管电机、3个VRS电机。本次试机替换轧钢负载最大的#2组，三台600kW电机。原逆变器规格11K7，为重载功率1060kW，1100A；由PLC通过Profibus-DP进行控制。

由于177产线进行升级改造，对连轧机的要求进一步提高，要求可以轧制壁厚更薄、材质更硬的特种钢，且要求快速过钢，原有传动无法满足技术要求，加之年限较久，面临备件供应困难等问题。由此，鞍钢决定对原有设备进行替换，其要求如下：

• 可采用Profibus-Dp总线通讯控制，无缝替换原传动，客户不需要更改程序
• 满足PQF连轧机对轧钢动态速降的要求，速度精度、速度波动、转矩精度、转矩响应等均需满足要求
• 传动的无PG矢量控制要满足轧钢技术要求，保证生产的连续性

2

英威腾方案

综合产品性能、现场方案、现场服务及价格，鞍钢最终选择选用英威腾GD880多传动变频器对原产品进行无缝替代。

考虑第一次使用国产，英威腾为鞍钢选型放大至1500kW重载，型号GD880-56-2052-6，三个GD880-51-0720-6功率单元并机。

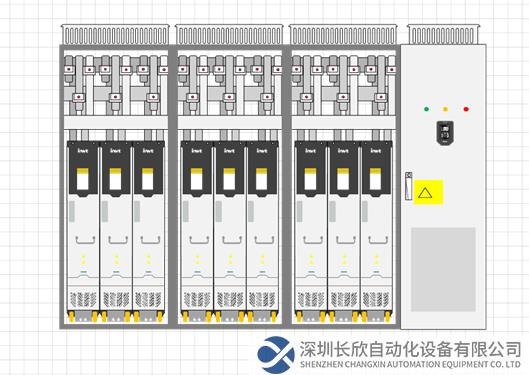

柜体布局图

3

客户价值

通过GD880自由编程功能，无缝替换进口品牌，无需用户修改PLC程序，调试快捷方便

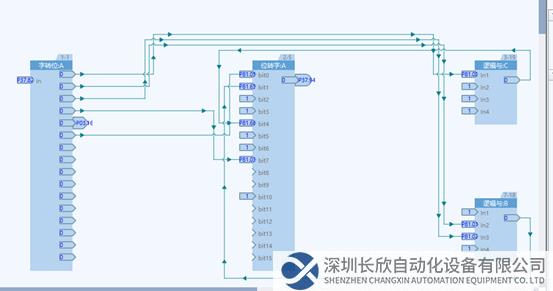

自由编程

• 替换后满足连轧机速降阶跃，速度稳定，成品质量高，不仅可以轧制原品牌无法轧制的特种钢，而且满足了177产线升级后的提速要求，提高了用户连轧机的生产效率，实现了降本增效
• 可以无PG矢量控制过钢，控制稳定，可以在编码器损坏的情况下不停机

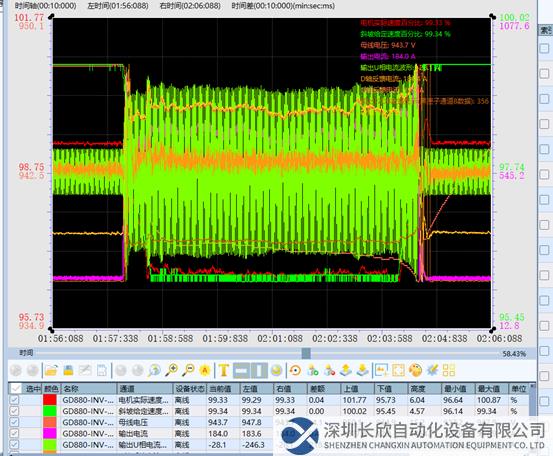

控制波形

• 相比原品牌传动柜尺寸减少、功率增大，故障情况下可以降额运行
• 功率单元快插式，维护方便，故障记录可追溯

随着国产变频器技术、服务等日趋成熟，国产替代已经成为钢铁企业的大趋势。英威腾依托自身技术优势及经验积累将在国产化道路上不断前行，在宝武、鞍本等大客户重点项目中不断取得突破，未来，英威腾将持续进取，促成产品解决方案在冶金行业的复制推广，构建数字化业务发展新模式，助力冶金行业新动力。
