魏德米勒新型单对以太网连接器 ——为物联网和工业4.0应用而生的理想工具

发布时间:2024-05-14 09:09:32 人气:

上期文章中我们就大家关心好奇的单对以太网(SPE)相关问题进行了解答。本期文章中我们将详细介绍魏德米勒作为行业先锋,在单对以太网发展中做了哪些积极努力和贡献,以及魏德米勒为此开发的新型单对以太网连接器——为物联网和工业4.0应用而生的理想工具。

借助新的SPE连接器,魏德米勒为物联网和工业 4.0应用开发了理想的工具。

面向未来以太网的新型通信架构

显然,常规的以太网总线系统只能在有限程度上满足工业环境中的未来需求。因此,迫切需要一种新的布线标准。专家认为,单对以太网将成为自动化环境中的下一代通信体系结构。SPE支持从传感器到云的连续可扩展且具有确定性的网络。适用于几乎任何生成数据的环境,比如工业、物流、建筑等。单对以太网技术仅需要一对(而不是两对或四对)电缆即可,并且在许多通信架构领域中都发挥着重要作用。

来自连接器行业、自动化技术和电缆行业的知名专家携手合作,为单对以太网技术制定了国际标准。菲尼克斯、魏德米勒、睿迈、百通、福禄克等公司建立了单对以太网(SPE)技术合作伙伴关系,共同为这项新技术创建统一标准。每个合作伙伴都是各自领域内的专家,因而汇聚了来自电缆生产、自动化技术和连接器专业知识等各个领域的能力。得益于这种技术合作伙伴关系,用户还可以获得长期投资安全性并采用通用标准。这些公司正在开发并支持符合IEC 63171-2和IEC 63171-5标准的接合面,IEC 63171-2和IEC 63171-5标准已被纳入统一标准。

标准化是成功的关键——标准化的接合面可提高透明度

魏德米勒与技术合作伙伴一起为符合IEC 63171-2和IEC 63171-5标准的接合面提供支持。IEC 63171-X系列标准定义了用于单对以太网的连接器。IEC 63171标准定义了接口的一般电气要求。IEC 63171-1至-6标准定义了接合面的设计以及连接器的机械要求,不同的连接器具有不同的接合面、尺寸和机械要求。除了不同的机械要求之外,还有不同的电气要求。与其他解决方案相比,IEC 63171-2和IEC 63171-5连接器非常紧凑,具有极佳的RF性能,甚至具有高达2.25 kV DC的介电强度。因此,用户可以根据自己的应用选择合适的连接器。

魏德米勒的SPE开发:连接器是第一步

魏德米勒针对IP20环境开发了IEC 63171-2连接器,针对IP67环境开发了IEC 63171-5连接器。魏德米勒着眼于AWG 26 – AWG 22截面,正在开发用户友好的连接器,该连接器既可以用作跳线,也可以自由配置。M8连接器的接合面可以设计为公端与母端。因此,可以实现自由的连接器联接。这样就不必使用两端只带有插头或插座的扩展电缆。由于接合面相同,两者可以自由组合。这在不减少应用的情况下减少了所需部件的数量,从而减轻了仓储压力。此外,由于良好的高频性能,该接合面还可独立于各种应用程序(从工作站到数据中心,从工业布线到云)使用。

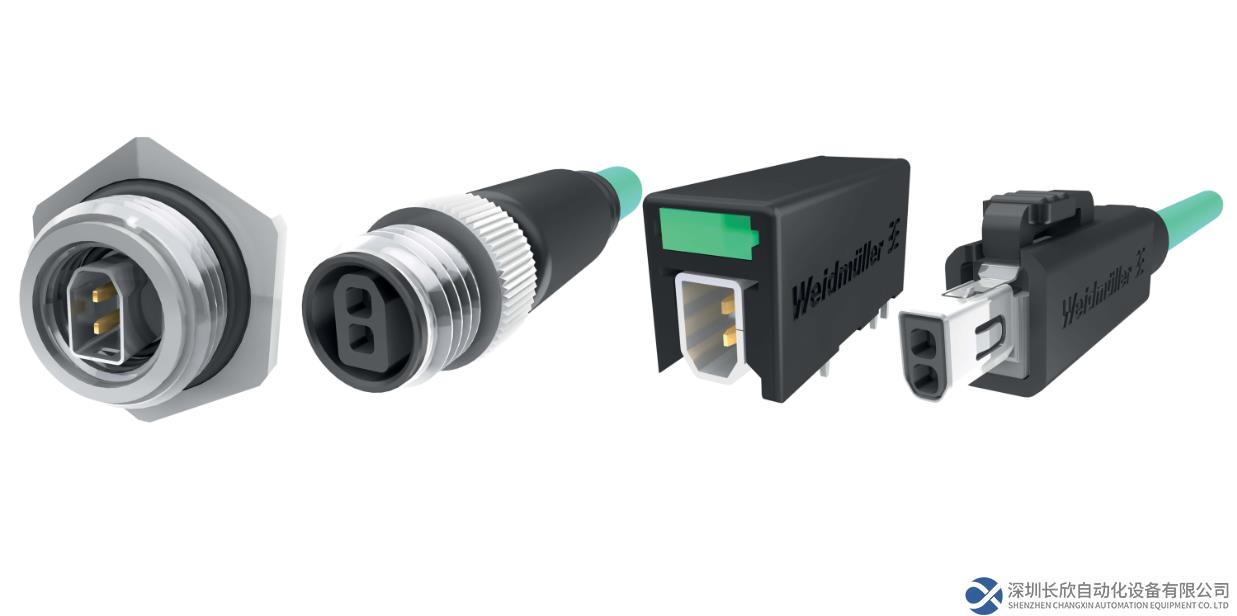

魏德米勒开发了一种用户友好型联接器系列,该系列拥有适用于IP20型号和IP67型号的相同接合面。

魏德米勒通过坚固的锁定装置确保无限制的工业适用性,拔出力至少为50N。新型连接器间距7.62毫米,非常紧凑,大小仅为RJ45连接器的一半。这意味着可以在RJ45 PCB连接器占用的空间中安装两个“单对以太网”端口,从而使端口密度增加一倍。魏德米勒解决方案的另一个优势是,与竞争对手的产品相比,其高频性能显著提高,这意味着电缆将来也可以满足更高的性能要求。关键技术数据包括:AWG 26 – AWG 22电缆布线,2.25 kV DC工业介电强度,以及印刷电路板允许污染等级2。

数据线供电

SPE的另一个主要优点是可以通过PoDL(数据线供电)为所联接的外围设备供电。PoDL可为PSE(供电设备)提供高达60 W的功率。所以,即使在极度约束的条件下,也可以为传感器提供电源并支持数据传输,而不需要额外的独立供电线。IEEE为此定义了不同的电压等级。由于已将1–9级分配给了POE,因此PoDL的电压等级从10开始。PoDL还使SPE适用于更多的应用。除建筑基础设施外,还包括潜在爆炸性环境中特别苛刻的应用。SPE引领着工艺技术的变革。实际上,SPE标准为所有应用程序都提供了新的动力:无论是在IT、生产还是在极端条件下。得益于微型连接器和单对电缆,单对以太网通信架构易于安装。
